Introducere de produs

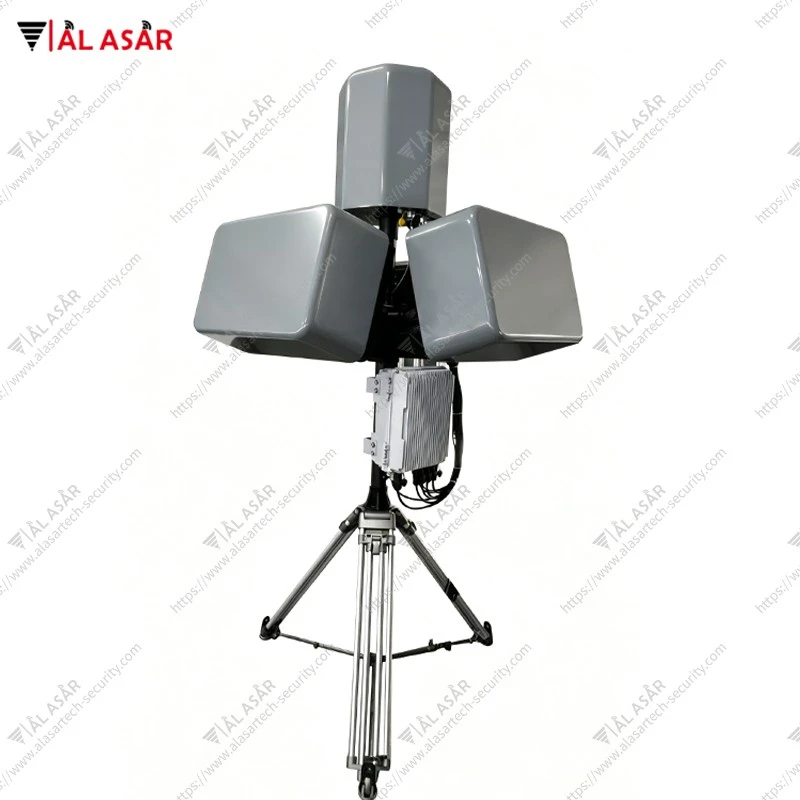

Sistemul de detectare și contor C-UAS Defense Sationary cu patru-laturi 360 de grade anti-dronă este un sistem de-desfăşurare fix, cu patru-laturi integrate cu sistem de apărare anti-la joasă-altitudine. Integrând detectarea pasivă a frecvenței radio, găsirea direcției și poziționarea omnidirecțională și lovirea cu precizie în mai multe-bande, este proiectat pentru securitatea de rutină 24/7 la joasă-altitudine în zone cheie. Poate detecta, identifica și face față rapid diverselor amenințări „joase, lente și mici” ale dronei, construind o barieră de securitate la altitudine joasă-, fără puncte moarte, fiabilitate ridicată și întreținere ușoară.
Sistemul de detectare și contor cu patru-laturi anti-drone de 360 de grade include o integrare profundă a modulelor de detectare și contramăsuri, care stabilește un flux de lucru complet în buclă închisă-, cuprinzând „Detecție - Identificare - Avertisment - Răspuns”. Modulul de detectare constă dintr-un sistem pasiv de detectare automată RF, oferind o acoperire omnidirecțională de 360 de grade cu zero puncte moarte. Echipat cu antene de-detecție de înaltă performanță, acesta posedă capabilități de detectare a dronei, găsire a direcției și localizare precisă. Acceptă alerte avansate, listare-negru/alb și identificarea țintei; în plus, acoperă o gamă largă de modele de drone, menține o rată scăzută a alarmelor false, se integrează cu ușurință cu diverse platforme și identifică în mod fiabil mai multe tipuri de ținte de drone. Modulul de contramăsuri are un design cu frecvențe personalizabile și putere de ieșire, acoperind în mod cuprinzător benzile de frecvență de la 300 MHz la 6 GHz utilizate pentru controlul de la distanță al dronei, transmisia video și navigarea. Acceptă module interschimbabile la cald-pentru a facilita iterația tehnologică și extinderea funcțională, permițând astfel suprimarea eficientă a semnalelor dronei, precum și descurajarea acestora, expulzarea forțată sau aterizarea forțată.
Sistemul de detectare și contor cu patru-laturi anti-drone de 360 de grade prezintă un design structural integrat care cuprinde o carcasă superioară personalizată din fibră de sticlă, o coloană centrală de sprijin din oțel și o bază robustă și stabilă. Carcasa din fibră de sticlă oferă rezistență puternică la coroziune chimică, transparență înaltă a valurilor și proprietăți dielectrice excelente; coloana de otel asigura suport stabil, in timp ce baza ofera rezistenta impotriva vantului si fortelor seismice. Încorporând un design proprietar, complet etanș și rezistent la apă, sistemul garantează o funcționare stabilă pe termen lung-în medii dure, caracterizate de temperaturi ridicate, umiditate ridicată, pulverizare de sare și nisip și praf. Unitatea completă este ușor de asamblat și oferă suport structural de încredere, combinând capabilitățile de desfășurare rapidă cu pregătirea operațională pentru a îndeplini în mod eficient cerințele pentru stabilirea rapidă a pozițiilor defensive fixe.
Caracteristicile produsului:
1. Modul de detectare inteligentă (Detecție pasivă)
Acoperire omnidirecțională: acceptă detectarea RF pasivă la 360-de grade; funcționează fără a emite unde electromagnetice, asigurând o ascundere ridicată.
Identificare precisă: include o antenă de detectare-înaltă-performantă, care permite detectarea dronei, găsirea-direcției și capabilități de localizare precisă.
Management inteligent: acceptă un mecanism de listă neagră/listă albă și recunoașterea identității pentru a face distincția între dronele prietenoase și ostile; include funcții avansate de avertizare timpurie cu o rată de alarmă falsă extrem de scăzută.
Compatibilitate largă: acoperă majoritatea modelelor de drone principale aflate în prezent pe piață; prezintă un nivel ridicat de integrare a sistemului, permițând integrarea ușoară în platformele de securitate existente.
2. Modul flexibil de contramăsuri (blocare direcțională)
Banda de frecvență ultra-: frecvența de operare acoperă 300 MHz până la 6 GHz, găzduind marea majoritate a benzilor de frecvență actuale și viitoare utilizate pentru comunicațiile, navigarea și transmisia video cu drone.
Design modular: folosește tehnologia de-module interschimbabile la cald, permițând personalizarea-la cerere a setărilor de frecvență și putere. În eventualitatea viitoarelor iterații tehnologice sau a apariției unor noi benzi de frecvență de amenințare, întreaga unitate nu trebuie înlocuită; în schimb, sistemul poate fi actualizat pur și simplu prin schimbarea unor module specifice, oferind scalabilitate excepțională și protecție a investițiilor.
3. Design structural de înaltă-fiabilitate
Carcasă rezistentă la intemperii: unitățile superioare de detectare și contramăsuri sunt găzduite într-o carcasă personalizată din fibră de sticlă, având o rezistență excelentă la coroziune chimică, o transparență ridicată a undelor și proprietăți dielectrice superioare pentru a asigura transmiterea cu pierderi -scăzute a semnalelor RF.
Suport robust: secțiunea din mijloc folosește coloane de susținere din oțel, în timp ce baza este echipată cu o fundație-îngroșată și rezistentă; acest design oferă rezistență excepțională la vânt și la seism, permițând sistemului să reziste în medii naturale dure.
Protecție industrială-: prezintă un design structural proprietar impermeabil, care asigură funcționarea stabilă a echipamentului în condiții nefavorabile, cum ar fi ploaie, zăpadă, umiditate ridicată și praf intens.
Implementare rapidă: Utilizează un design modular de asamblare care asigură o montare sigură, facilitând în același timp dezasamblarea rapidă și ușoară; acest design echilibrează în mod eficient cerințele atât pentru supravegherea fixă-sitului, cât și pentru capabilitățile de răspuns operațional rapid.
Parametrii produsului
|
Frecvența de detectare |
30MHz-6GHz |
|
Acoperire cu drone |
Sistemul acoperă toate mărcile principale de drone aflate în prezent pe piață-inclusiv construcții DIY, drone de curse FPV și multe altele-cu o bibliotecă de peste 900 de modele care este actualizată-în timp real. Dispune de o funcție de listă albă cu o singură atingere, care asigură că detectarea țintelor incluse în lista albă nu declanșează o alarmă; în plus, listele negre și listele albe sunt stocate permanent și rămân intacte, indiferent de ciclurile de pornire ale dispozitivului. |
|
Rata de detectare |
Mai mare sau egal cu 95% |
|
Timp de detectare |
<3s, 20–30 times per minute |
|
Interval de detectare |
1–10 km (variază în funcție de linia-de-condițiile de vedere și de modelul specific de dronă țintă) |
|
Unghi de detectare |
Omnidirecțional 360 de grade |
|
Precizia poziționării |
Mai mică sau egală cu 10 m (RMS) |
|
Metoda de poziționare |
Poziționare în rețea TDOA Multi-stații |
|
Temperatura de operare |
-25~+85 grade |
|
Clasa de protectie |
IP65 |
|
Alimentare electrică |
AC 100-240V,50/60Hz |
|
Greutate |
10 kg |
|
Identificare precisă |
Folosind tehnologia CRPC, identifică cu precizie drone distincte-chiar și pe acelea cu aceeași marcă, model și bandă de frecvență-și identifică ID-urile unice ale celulei lor. |
|
Nesupravegheat |
La activarea apărării mobile complet autonome, sistemul intră într-un mod nesupravegheat, efectuând recunoașteri și lovituri autonome împreună cu un server la distanță. |
|
Poziționarea rețelei TDOA |
Mai multe dispozitive sunt implementate într-o configurație de plasă, utilizând tehnologia de rețea și poziționare CRPC+TDOA pentru a obține o poziționare și apărare precisă, localizată. |
Parametrii de atac vizați
|
Canal |
Interferență (MHz) |
Putere RF (W) |
|
900M |
840-930 |
100 |
|
1.6G |
1550-1620 |
100 |
|
2.4G |
2400-2485 |
100 |
|
2.4G |
2400-2485 |
100 |
|
5.2G |
5150-5350 |
100 |
|
5.8G |
5725-5850 |
100 |
|
5.8G |
5725-5850 |
100 |
|
Numărul de benzi |
7 grupe |
|
Sursa semnalului |
Analogic |
|
Greutate |
13 kg*4 |
|
Tensiune de operare |
24-28V |
|
Temperatura de operare |
-20~70 de grade |
|
Interferență activată |
＜3s |
|
Protecție funcțională |
Protecție la controlul temperaturii, protecție la reflexie |
|
Frecvența de bruiaj |
900M,1.6G,2.4G,5.2G,5.8G |
|
Putere de bruiaj |
100W(900M),100W(1.6G),100W(2.4G),100W(5.2G),100W(5.8G) |
|
Distanța de bruiaj |
5 km+ (Într-un mediu cu o linie vizuală neobstrucționată și modele de drone) |
Parametrii de bază
|
Dimensiunile întregului dispozitiv |
1240*1240*2650mm (Include trepied) |
|
Greutate totală |
Mai puțin sau egal cu 100 kg (Include trepied) |
|
Culoarea dispozitivului |
Gri |
|
Materiale de constructii |
Fibră de sticlă, aliaj de aluminiu |
|
Metode de aplicare |
Tip-fix |
|
Metoda de alimentare |
AC 220V |
|
Curentul total al mașinii |
12A (funcționare la-încărcare completă) |
|
Consumul total de energie al sistemului |
2850W*4 (Funcționează la sarcină maximă) |
|
Protocolul de comunicare |
Protocol TCP, Protocol RS-485 |
|
Interfață de comunicare |
RJ45 |
|
Tip antenă |
Antene de bruiaj: antene direcționale cu 4-panouri Antene de detectare: 5 antene omnidirecționale din fibră de sticlă cu câștig-înalt |
|
Dimensiunile antenei |
Antenă de bruiaj direcțională: 260 × 230 × 52 mm Antena de detectie omnidirectionala: 200 × 20 mm |
|
Câștig antenă |
Antenă de bruiaj direcțional: 6dBi (900M), 6dBi (1.6G), 11dBi (2.4G), 14dBi (5.2G), 14dBi (5.8G) |
|
Brumare direcțională Unghiul de radiație |
Unghi de blocare (lățimea fasciculului orizontal): 90 grade / 65 grade / 65 grade / 65 grade / 65 grade ± 5 Unghi de blocare (lobul vertical): 80 grade / 30 grade / 30 grade / 15 grade / 15 grade ± 5 |
|
Distanța de bruiaj |
3-5 km+ (câmp deschis la vedere) |
|
Temperatura/Umiditatea |
-20 de grade -+50 de grade / Mai puțin sau egal cu 80% |
|
Fiabilitatea sistemului |
MTBF nu trebuie să fie mai mic de 1.000 de ore. |
|
Timp de răspuns al sistemului |
Nu mai mult de 30 de secunde (timpul de la pornire-la funcționarea normală a sistemului) |
|
Software însoțitor |
Sistem de apărare cu drone |
Aplicație:
Distins prin punctele sale forte de înaltă fiabilitate, acoperire omnidirecțională, upgradabilitate modulară și capabilități de răspuns rapid, acest produs este ideal pentru aplicațiile fixe-site-ului care necesită protecție continuă-la altitudine joasă-, inclusiv instalații militare, agenții guvernamentale, aeroporturi, centrale nucleare, facilități corecționale, spații mari{{3}, zone critice de transport și zone de control la graniță. Acesta servește ca echipament primar standardizat pentru asigurarea securității și apărării la joasă-altitudine în zonele critice.
Desen de dimensiuni(mm)
|
|
|
|
Dimensiune |
Vedere de sus |
|
|
|
|
Vedere laterală |
Vedere laterală |
Lista de ambalare
|
Produs |
Cantitate |
Dimensiune |
Imagine |
|
Detectarea gazdei |
1 |
483*430mm (Diametru × Înălțime) |
|
|
Gazdă de consiliere vizată |
1 |
609*409*230mm (Lungime × Lățime × Înălțime) |
|
|
Cabinet de control |
1 |
393*334*173mm (Lungime × Lățime × Înălțime) |
|
|
Cablu de alimentare AC |
6 |
1.8m |
|
|
Cablu RJ45 |
2 |
3m |
|
|
Cablu de control al aviației cu 9 nuclee |
5 |
2m |
|
|
Trepied din oțel |
1 |
805*2050mm (Lungime × Înălțime) |
|
Descrierea completă a unității și a accesoriilor
1.Descrierea interfeței gazdei detectorului
(1) Comutator principal de alimentare (Comutator de pornire a dispozitivului)
(2) Priză de alimentare AC 220V (port de alimentare a dispozitivului)
(3) Conector de aviație cu 9 pini (cablu de control)
(4) Interfață de rețea RJ45 (LAN) × 2

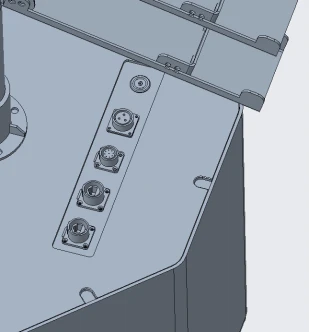

2.Targeted Counter Host Interfață Descriere
