Sistem de detecție anti-dronă

Articol

Parametrii

Subunitate echipamente de detecție și bruiaj

1.1 Raza de frecvență a receptorului de detecție: 10MHz ~ 6GHz

1.2 Lățime de bandă în timp real: 480MHz

1.3 Patru benzi de interferență

1.3.1 900-930MHz (dronă industrială) 20W

1.3.2 1559-1610MHz (interferențe GPS) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Distanța de detectare și bruiaj

1.4.1 Distanța de detecție: 3-5KM (mediul urban); 6-12KM (mediu suburban deosebit de deschis)

1.4.2 Distanța de bruiaj: 1-1,5 KM (100 metri înălțime);

1.5 Acuratețea detectării: 9,3° (date din raportul de încercare)

1.6 Antenă

1.6.1 Gama de frecvențe: 380MHz-6GHz

1.6.2 Unghi de detecție orizontal: 0°- 360°

1.6.3 Unghi de detecție vertical: -30°- +90°

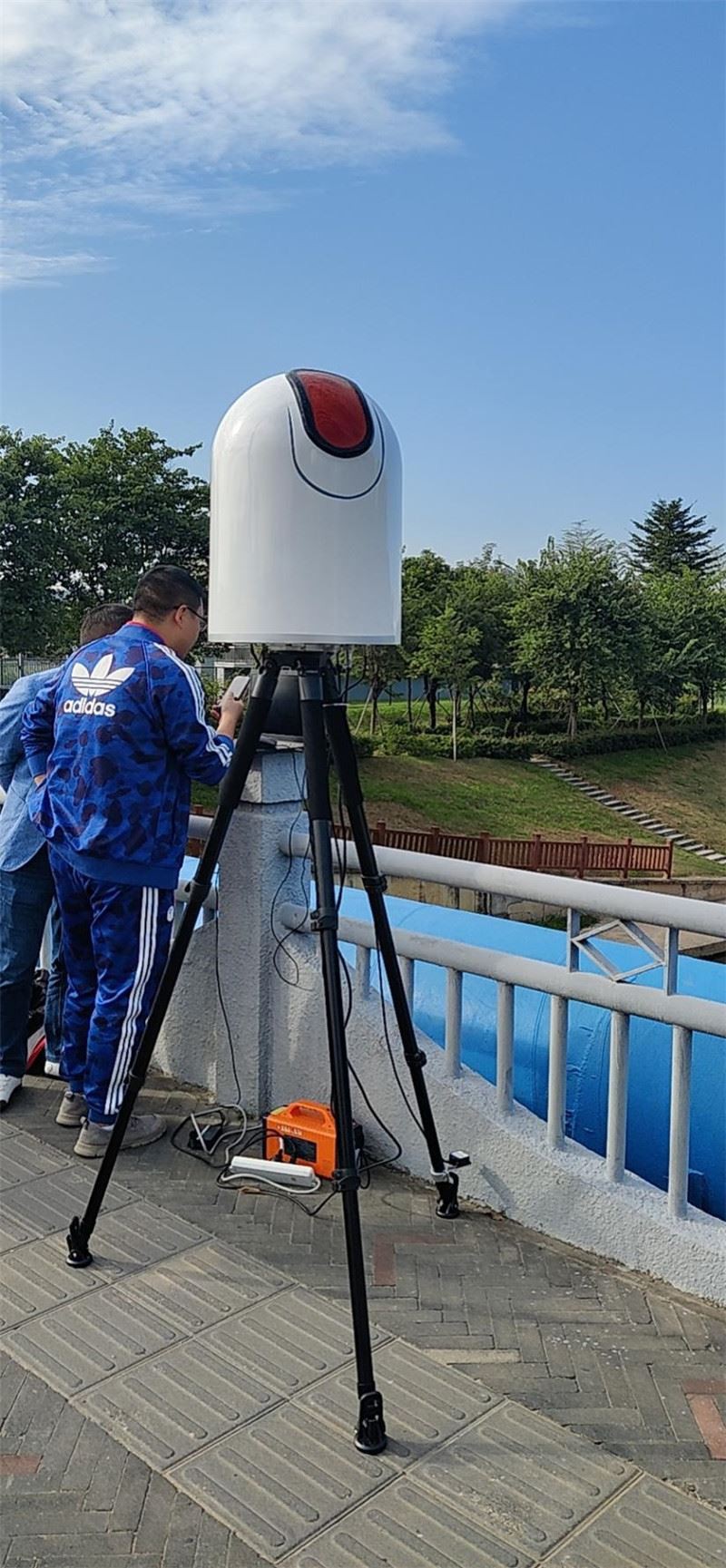

1.7 Întreaga mașină (dispozitivul este un dispozitiv integrat de detectare și contramăsură)

1.7.1 Consum maxim de energie: 300W

1.7.2 Temperatura de lucru: -20°~+60°

1.7.3 Temperatura de depozitare: -40°~+70°

1.7.4 Greutate: 12.25KG

1.7.5 Dimensiune: diametru 400mm * inaltime 555mm

Suport antenă

2.1 Greutate:4.32KG

2.2 Dimensiune: diametru 260mm* înălțime închisă 923mm

Calculator

Laptop, mouse, adaptor, cablu de rețea. (poate fi conectat la afisajul HDMI de control central)

Software și funcții ale sistemului de spectru

4.1 Identificarea și poziționarea DRONE: Folosind detectarea spectrului radio, poate identifica și localiza 8 modele DRONE în același timp, poate afișa automat fereastra rezultatului detectării, poate identifica imaginea DRONE, poate afișa modelul DRONE, azimutul, poate utiliza Frecvența, nivelul și distanța, dispariția dronei șterge și rearanjează automat rezultatele detectării.

4.2 Identificare și poziționare rapidă: timp de identificare<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Lista rezultatelor detectării: Lista va afișa drona și modelul, ora, azimutul și informațiile despre distanță și poate fi exportată ca raport.

4.4 Poziționarea cu o singură stație: Folosind detectarea spectrului de frecvențe radio, distanța dintre dronă și operator poate fi măsurată aproximativ prin algoritmi complecși în condițiile unei singure stații și a unei singure locații.

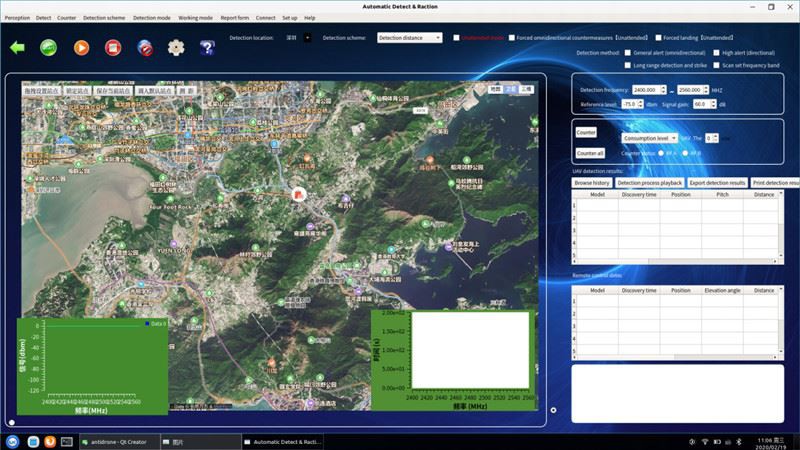

4.5 Funcția de afișare a hărții: Afișați poziția dronei și a operatorului pe o hartă 2D (3D) și afișați date precum latitudinea, longitudinea și distanța. Funcția de afișare a hărții: Afișați poziția dronei și a operatorului pe o hartă 2D (3D) și afișați date precum latitudinea, longitudinea și distanța.

4.6 Unghiul de detecție și apărare poate fi setat: În funcție de situația geografică detectată, dacă există un munte înalt sau o clădire înaltă în spate și numai DRONA din față trebuie protejată, intervalul de unghi al protecției poate fi setat în mod arbitrar, ceea ce poate elimina în mod eficient unghiul fals cauzat de reflexia semnalului.

4.7 Calibrarea distanței: Pentru diferite medii electromagnetice, vor exista erori în distanța de detecție. Sistemul poate oferi detectarea calibrării distanței, lăsați drona să zboare 100 de metri la o distanță de 500 de metri, iar sistemul va calibra automat distanța de detecție pentru a face detectarea Măsurarea distanței este mai precisă.

4.8 Banda de frecvență de detecție poate fi setată: În funcție de banda de frecvență reală utilizată de dronă, banda de frecvență de detecție poate fi introdusă și editată pentru a face detectarea mai eficientă și nu este necesară scanarea tuturor benzilor de frecvență pentru detectare.

4.9 Detectarea completă a benzii de frecvență: Banda de frecvență detectată de echipamentul sistemului este de la 10MHz-6GHz, iar banda de frecvență de acoperire a antenei este de 380MHz-6GHz. Menține o planeitate bună a câștigului în întreaga bandă de frecvență. Câștigul antenei este de la 5dBi-8dBi, care se poate adapta la mai mult de trei sute MHz. Detectarea fără pilot a aeronavelor în toate benzile comune de frecvență de 6GHz, pot fi detectate și frecvențe sub 380MHz, iar distanța de detecție este redusă.

4.10 Telecomanda este funcția de poziționare a pilotului: În timpul procesului de detecție, sistemul va identifica și localiza semnalul de control de la distanță în timp ce detectează și localizează tot felul de drone, care este funcția de poziționare a pilotului. Măsurarea efectivă este mare în intervalul vizibil. Distanța de detecție și poziționare a telecomenzii Xinjiang DRONE este de > 800 de metri

4.11 Contramăsură inteligentă de legătură: În funcție de banda de frecvență și azimutul dronei detectate, puteți alege ce DRONE să contracarați. Sistemul va selecta automat banda de frecvență pentru contramăsuri și va transmite automat semnale la azimutul detectat. Contramăsură, eficiența contramăsurii poate fi crescută de 4 ~ 6 ori și poate evita toate benzile de frecvență și toate unghiurile care trebuie transmise, ceea ce nu va afecta wifi-ul normal și alte comunicații și va deteriora accidental aeronava de pe lista albă.

4.12 Înregistrarea caracteristicilor modelului: Pentru noile modele, sistemul poate înregistra date despre transmisia imaginilor și frecvența caracteristicilor, poate înregistra automat și poate afișa automat un meniu după înregistrare și poate identifica automat modelul data viitoare. Funcția specială de înregistrare se poate adapta la nevoile de identificare ale aeronavelor fără pilot de grad industrial.

4.13 Funcția de solicitare vocală: sistemul va emite automat informații de alarmă prompte vocale și operațiuni cheie。

4.14 Funcția de autopoziționare a echipamentului: Sistemul are capacități duble de poziționare a GPS-ului și Beidou, precum și poziția proprie. Nu este nevoie să reglați manual azimutul, iar poziția poate fi plasată arbitrar.

4.15 Detecție și contramăsuri și antene integrate: Echipamentul de sistem este diferit de echipamentele convenționale de detecție și apărare, dar integrează detectarea, contramăsurile și antenele în bandă completă. Este compact și ușor de utilizat, stabil și fiabil, ușor de utilizat și potrivit pentru o implementare rapidă.

4.16 Modelul dispune de identificare autonomă aeriană: Pentru modelul DRONE pe care sistemul nu îl are, sistemul are funcția de învățare autonomă, identificare și judecată și este afișat ca un model necunoscut. Dacă cunoașteți modelul, acesta poate fi stocat automat în sistem, iar data viitoare când este identificat ca model, aeronava fără pilot asamblată ilegal poate fi, de asemenea, detectată și poziționată.

4.17 Identificarea și poziționarea dronelor de grad industrial: Designul special al algoritmului de spectru inteligent depășește echipamentele de detecție generală și poate identifica și localiza drone de grad industrial, chiar și drone asamblate, care sunt mai potrivite pentru prevenirea și controlul atacurilor teroriste.

4.18 Deschideți noul model de funcție de înregistrare a semnalului DRONE: Pentru semnalele DRONE în continuă dezvoltare și schimbare, metoda de înregistrare poate fi utilizată pentru a crește continuu datele bazei de date pentru a se asigura că echipamentul nu rămâne în urmă pentru o lungă perioadă de timp.

4.19 Funcția de descriere a traiectoriei DRONE, interogarea rezultatelor de detecție istorică, funcția de actualizare a software-ului și a datelor etc.

4.20 Suport VPN operarea de la distanță și funcția de control
