Indicatori de performanță electrică:
|
Index |
Parametru |
|
Frecvența de lucru |
1560-1630 MHz |
|
Puterea saturată CW |
﹥ 50W (47dbm) ± 0,5 dBm |
|
Flatitate în bandă |
Mai puțin sau egal cu 1,5db |
|
Curent de lucru |
Mai puțin sau egal cu 5a ± 0,2 |
|
Ieșire vswr |
Mai puțin sau egal cu 2,6 |
|
Suprimarea dezordurii |
Mai mare sau egal cu 65dbc |
|
Suprimarea armonică |
Mai mare sau egal cu -8 dbc |
|
Interfață de ieșire RF |
Sam-f |
|
Interfață de alimentare 28V |
Condensator de alimentare cu placă de împământare/ fire roșii-negre |
|
Sursa de alimentare VCC |
Dc: 27-30 v |
|
VCC Tensiune maximă |
+30V |
|
Dimensiune fără conector |
127,4 × 59,6 × 21,5 mm |
|
Dimensiuni de instalare fixe |
121,4 × 53,4 mm |
|
Temperatura ambiantă |
-20oC~+55oC |
|
Metoda de instalare |
Radiatorul trebuie instalat pentru testarea amplificatorului de putere |

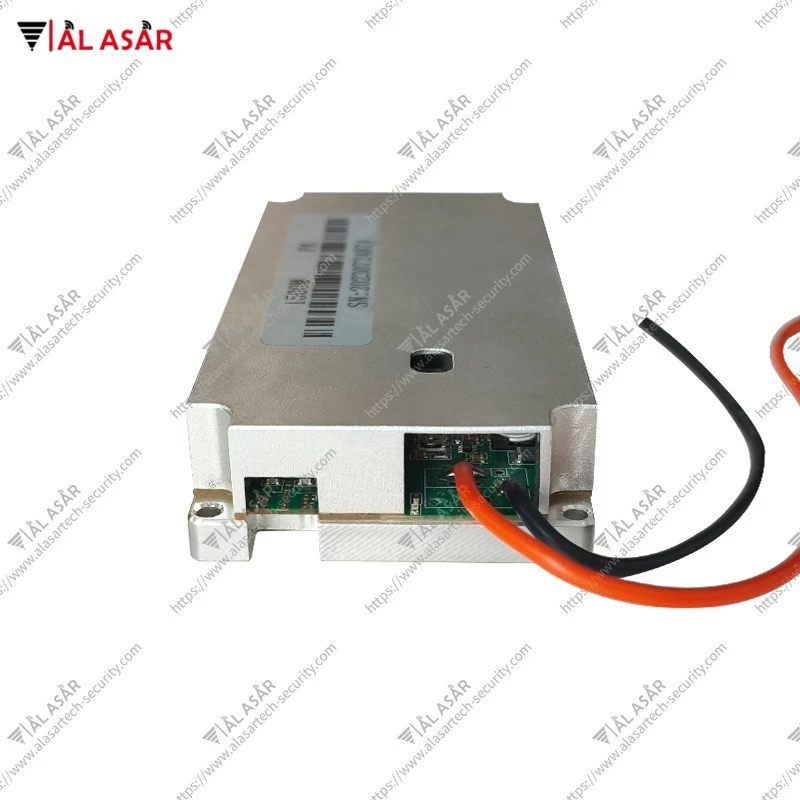

Structura aspectului după cum urmează:
