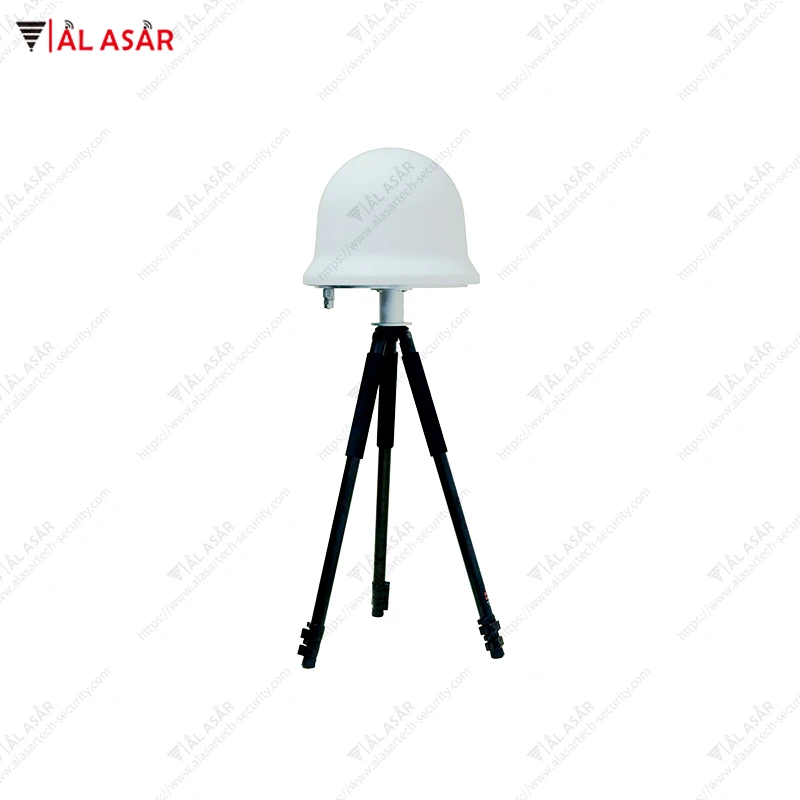

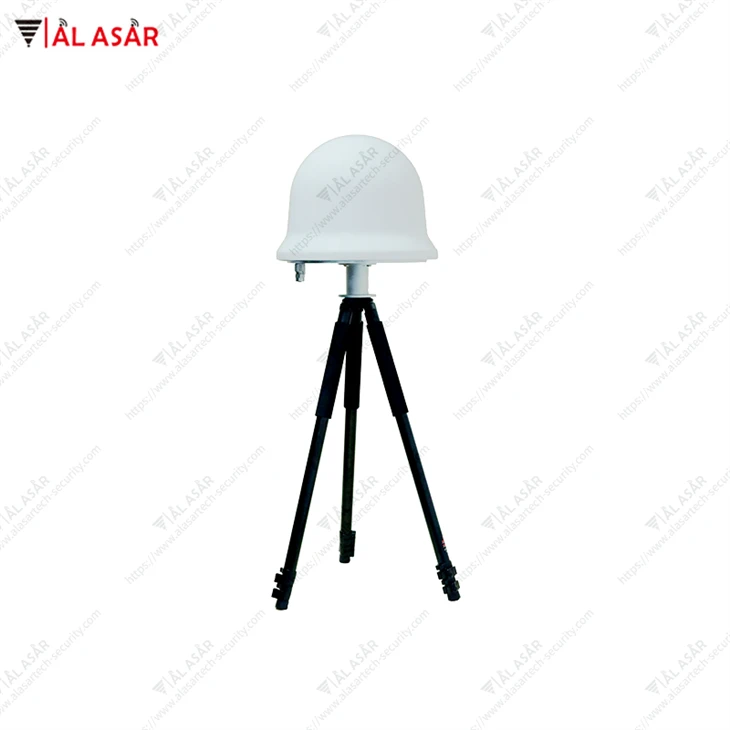

Introducerea Produsului
Dispozitivul de momeală de navigație UAV simulează și emite un semnal de momeală de navigație UAV care este complet în concordanță cu semnalul satelitului de navigație pe orbită și falsifică poziția, viteza și timpul dronelor.
Împreună cu informațiile în timp real despre poziția și traiectoria UAV-ului furnizate de radar și alte echipamente de detectare, sistemul ajustează dinamic coordonatele poziției momei pentru a determina UAV-ul să zboare într-o locație desemnată și să aterizeze.
Dispozitivul momeală de navigație UAV constă dintr-o gazdă, o sursă de alimentare și o platformă software de management.
Mo funcție
Sistemul poate amăgi poziționarea dronelor care se bazează pe sistemele de navigație prin satelit BDS/GPS/GLONASS/GALILEO. Prin momeala de locație și alte metode, poate atinge obiectivul de a forța drona să aterizeze, să o alunge, să o atragă într-o locație desemnată și să împiedice decolarea în zona de apărare.
⚫ Cu apărare automată universală, pentru orice vreme, pe distanțe lungi împotriva dronelor
⚫ Cu funcții precum aterizarea forțată, expulzarea direcțională, inducerea capului și interzicerea zborului
⚫ Cu funcția de apărare împotriva roiurilor de drone
⚫ Poate emite semnale de momeală care permit dronelor să efectueze mișcare circulară, mișcare liniară, mișcare uniformă, mișcare cu viteză variabilă, mișcare curbă și alte traiectorii
⚫ Întârzierea canalului de semnal satelit este reglabilă pentru a se potrivi cu raza momei pentru a obține cel mai bun efect de momeală
⚫ Receptor satelit integrat, sincronizat cu ora satelitului pe orbită
⚫ Cu funcții de autotest și ieșire de stare, raportează automat sistemului de comandă și control atunci când apare o defecțiune
⚫ Putere de ieșire reglabilă, reglare a distanței de apărare
⚫ Controlul parametrilor și funcțiilor acceptă andocarea protocolului de interfață, susține integrarea sistemului și dezvoltarea secundară
⚫ Cu capacitatea de a conecta mai multe dispozitive la Internet, management ierarhic și control regional și apărare
⚫ Cu funcția de conectare cu detectarea spectrului, echipamentele de suprimare a interferențelor și radarul, poate realiza 24-oră de funcționare fără echipaj
⚫ Software: Furnizați protocol de interfață pentru dezvoltare integrată
Indicatori tehnici
Placa momeală de navigație acceptă simularea semnalelor prin satelit de navigație GPS, BDS, GLONASS și GAL. Indicatorii de performanță sunt următorii:
Frecvența de recepție și transmisie a semnalului: frecvența de selecție a utilizatorului
Lista de configurare a frecvenței semnalului de produs
|
Sistem prin satelit |
Banda de frecventa |
Punct de frecvență centrală (MHz) |
Lățimea de bandă |
|
Punct de frecvență standard |
|||
|
BDS |
B1I |
1561.098 |
±2,046MHz |
|
GPS |
L1 C/A |
1575.42 |
± 1,023 MHz |
|
GLONASS |
L1 |
1602 |
1598.0625-1605.375MHz |
|
Punct de frecvență opțional |
|||
|
GPS |
L2 |
1227.6 |
±1,023MHz |
|
BDS |
B1C |
1575.42 |
±16,368MHz |
|
B2I |
1207.14 |
±2,046MHz |
|
|
B3I |
1268.52 |
±10,23 MHz |
|
|
GLO |
L2 |
1246 |
1242.9375-1248.625MHz |
|
FATĂ |
E1 |
1575.42 |
±12,276 MHz |
⚫ Puterea de ieșire a semnalului la fiecare punct de frecvență: mai mică sau egală cu -5dBm
⚫ Interval de reglare a puterii: 80dB
⚫ Rezoluție de reglare a puterii: 0.5dB
⚫ Precizia simulării poziției: mai mică sau egală cu 1 m
⚫ Precizia vitezei: mai mică sau egală cu 0,5 m/s (RMS)
⚫ Precizia sincronizării orei:<20ns
Indicatori de performanță versiunea cu 4 puncte de frecvență
|
Nu. |
Articol |
Specificatii tehnice |
|
1 |
Toleranta de frecventa |
<±2*10-6 |
|
2 |
Transmis fals |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Gama de frecvențe (MHz) |
GPS L1:1574.40~1576.44 BDS B1:1559.05~1563.14 GLO L1:1597,55~1605,89 GAL E1:1563.14~1587.70 |
|
4 |
Lățimea de bandă ocupată (MHz) |
GPS L1: mai mic sau egal cu 2.046 BDS B1: mai mic sau egal cu 4.092 GLO L1: mai mic sau egal cu 8,34 GAL E1: mai mic sau egal cu 24.552 |
|
5 |
Suprimarea în afara benzii |
±200KHz Mai mic sau egal cu 40dB, ±500KHz Mai mic sau egal cu 45dB |
|
6 |
Putere radiată izotropă echivalentă |
20W |
|
7 |
Distanța de apărare activă |
Raza 5-8km |
|
8 |
Efect de pornire |
＜10s |
|
Sincronizarea semnalului |
Sincronizarea efemeridelor semnalului de navigație prin satelit simulată și acuratețea sincronizării orei 3 minute<1us |
|
|
10 |
Funcție securizată de comunicare a datelor criptate |
Suportă transmisia de date între modulul securizat de comunicare a datelor criptate și platforma de gestionare a informațiilor, îndeplinind cerințele „Protocolului de interfață de date pentru echipamente de contramăsuri radio pentru vehicule aeriene fără pilot_Exemplu de testare” |
|
Timp de răspuns înșelat |
<10s (within effective range) |
|
|
Unghiul de momeală efectiv: |
orizontală: 360 de grade, verticală: 0-90 grade |
|
|
Numărul de drone care trebuie contracarate simultan |
Nelimitat |
|
|
Adaptabilitate la temperatură |
Temperatura de lucru: -40 grade -+70 grade , Temperatura de depozitare: -50 grade -+80 grade |
|
|
Adaptabilitate la umiditate relativă Umiditate |
10%~75% (22 degrees), >=95% (45 de grade) |
|
|
Vibrație |
Performanța anti-vibrații respectă cerințele mediului de transport rutier cu camioane din GJB 150.16A-2009 |
|
|
grad de protectie |
IP65 |
|
|
Grad rezistent la explozie |
EX nA IIC T6 Gc |
|
|
Performanță de protecție împotriva trăsnetului |
îndeplinește cerințele nivelului 3 din GB/T17626.5-2019 |
|
|
Alimentare electrică |
AC 220V |
|
|
Telecomandă |
RJ45 |
|
|
Dimensiune |
411 × 411 × 370 mm (fără triopd) |
|
|
Greutate |
15 kg |
