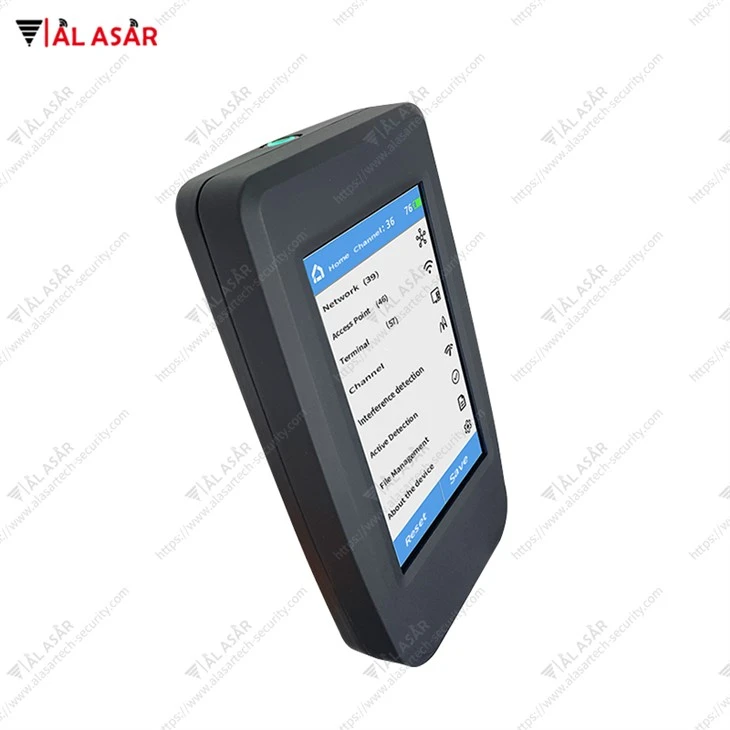

Dispozitiv de inspecție de securitate WiFi

Introducere echipamente

Echipamentul de inspecție a securității mediului WiFi este un dispozitiv dezvoltat pentru a analiza semnalele wireless și a localiza cu precizie dispozitivele terminale WIFI, cum ar fi telefoanele mobile, computerele și camerele wireless.

Sistemul primește semnale wireless transmise atunci când telefonul mobil comunică cu punctul de acces wireless, demodulează și analizează semnalul țintă și analizează și rezumă semnalele wireless din jur. În același timp, ținta poate fi localizată cu precizie prin măsurarea puterii semnalului wireless a terminalului WIFI. De asemenea, acceptă contramăsuri de interferență împotriva semnalului wireless țintă pentru a împiedica activitățile normale de rețea.



Parametrii tehnici

Articol	Parametru
Formatul semnalului	Protocoale IEEE 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Canal fără fir	2.4G: 1-13 5G: Canale care respectă standardele de bandă de frecvență fără fir CN
Standarde Bluetooth	BR/EDR BLE, acceptă versiunea de protocol 4.0-5.2
Primirea sensibilității	-90 dBm
Acoperire	Antenă încorporată-> 50 de metri, acceptă antenă externă
Rata de scanare	5 secunde
Precizia poziționării	<1 meter
Durata de viață a bateriei	8 ore
Câștig antenă	Antenă încorporată-6db, antenă externă opțională
Hardware de sistem	Echipamente hardware integrate casnice
Sistem de operare	sistem de operare Linux
Dimensiuni si greutate	168*95*38mm; 550 g



Descrierea funcțională



1.Acceptă detectarea Bluetooth clasică și detectarea dispozitivelor electronice Bluetooth cu putere redusă-.

2.Puteți obține informații precum dispozitivul Bluetooth MAC, tipul Bluetooth, numele dispozitivului, marca dispozitivului, puterea semnalului etc.

3.Suportă poziționarea apropiată și precisă a țintelor dispozitivelor Bluetooth.

4. Suport protocoale 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6).

5. Acceptă detectarea activității țintă (detecția punctului fierbinte acceptă diferite tipuri de routere WIFI, puncte de acces AP, puncte de acces WIFI portabile, AP-uri soft și puncte fierbinți mobile etc.; detectarea terminalelor acceptă diferite tipuri de terminale WIFI, computere desktop, laptopuri, tablete, telefoane mobile, dispozitive de casă inteligentă, camere WIFI etc.).

6. Acceptă scanarea punctelor de acces wireless, detectarea punctului de acces wireless MAC, numele rețelei, canalul, puterea semnalului, puterea de transmisie, versiunea WIFI, viteza acceptată, producătorul dispozitivului etc. (inclusiv punctele fierbinți ascunse).

7. Acceptă scanarea dispozitivelor terminale fără fir, detectarea terminalului MAC, puterea semnalului, starea accesului, informații despre punctul de acces, informații de detectare etc. (inclusiv dispozitive conectate și dispozitive neconectate).

8. Suportă asocierea rețelei wireless WIFI, poate identifica automat mai multe puncte de acces ale aceleiași rețele și poate asocia relația topologică dintre punctele de acces și terminale.

9.Sprijină poziționarea de proximitate a punctelor de acces și a terminalelor.

10.Supporta detectarea comportamentului atacului wireless.

11.Sprijină contramăsuri împotriva țintelor din benzile de frecvență 2.4G și 5G și acceptă contramăsuri împotriva canalelor desemnate.

12.Sprijină păstrarea datelor istorice de detectare.

13.Acceptă ajustarea dinamică a puterii de scanare, poate ajusta în mod dinamic 10 niveluri de putere, poate filtra dispozitivele ne-preocupante cu semnale slabe și facilitează căutarea țintei.

14. Acceptă analiza punctelor fierbinți ascunse, poate detecta punctele fierbinți ascunse în mediu și dispozitivele terminale conectate la punctele fierbinți și acceptă analizarea numelor reale ale punctelor fierbinți ascunse.

15. Acceptă descărcarea și exportul datelor de detectare salvate și a datelor de captare a pachetelor de sistem (datele exportate sunt în tabelul Excel pentru vizualizare ușoară).

16. Suportă o scurtă analiză a mediului fără fir actual și a hărții de distribuție a canalelor hot spot pentru a afișa ocuparea canalelor hot spot în mediu.

17. Acceptă detectarea activă a mediului fără fir, care poate detecta activitatea curentă a datelor dispozitivului.

18.Acceptă capturarea și salvarea datelor wireless ale dispozitivelor specificate sau ale canalelor specificate.

19.Acceptă exportul USB al datelor de scanare salvate și al pachetelor de date capturate.



Instrucţiuni

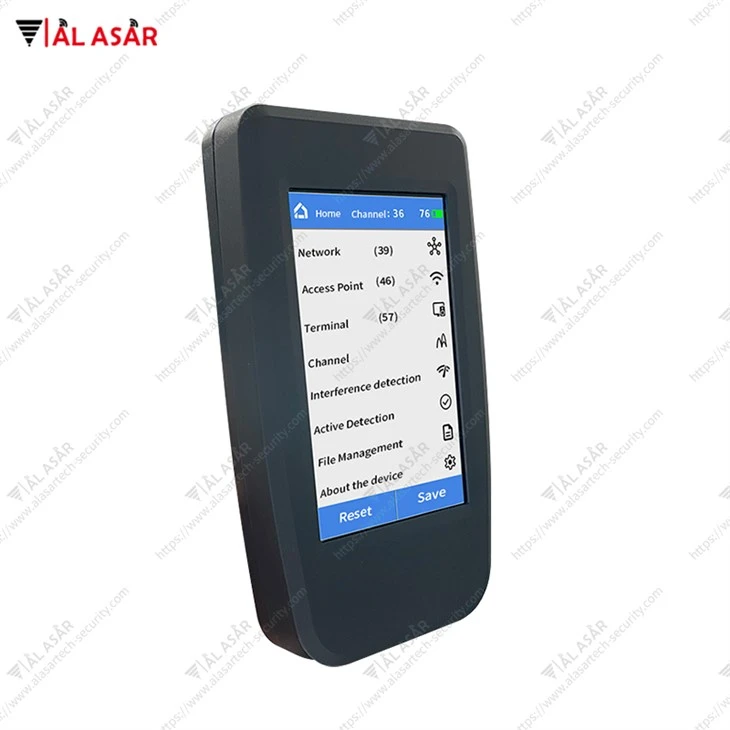

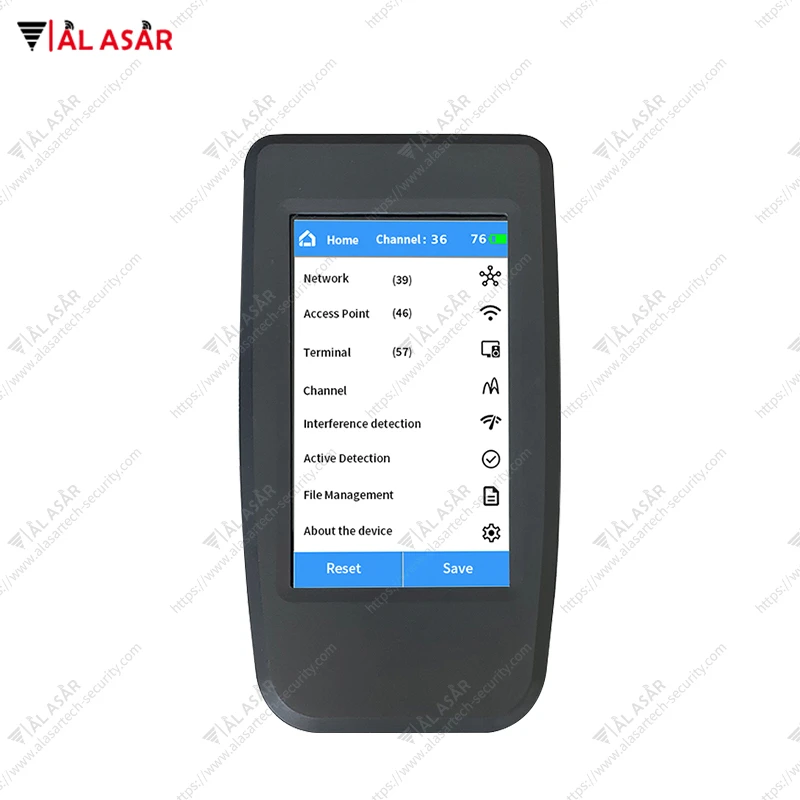

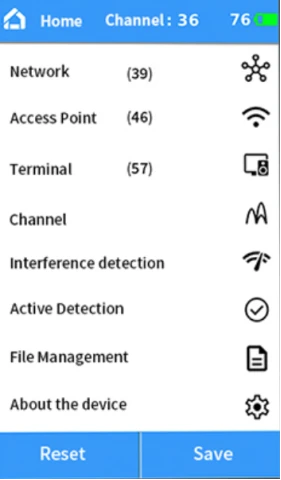

1.Interfața principală

(1) Interfața principală a sistemului este și meniul principal al sistemului.

(2)Bara de stare de sus este butonul de navigare, numele paginii curente, numărul canalului curent și puterea bateriei.

(3) Faceți clic pe"Reset"butonul pentru a reseta starea de funcționare a sistemului.

(4) Faceți clic pe"Salva"butonul pentru a salva informațiile curente de scanare ale sistemului într-un fișier.

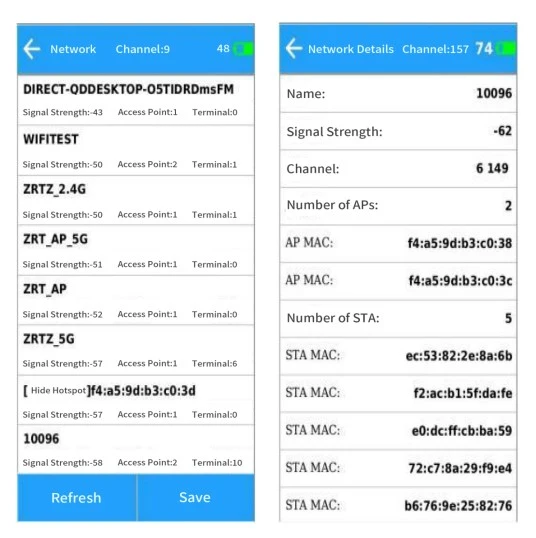

2.Network

(1) Lista de rețele afișează toate informațiile actuale despre rețeaua fără fir, inclusiv numele rețelei, cel mai puternic semnal de rețea fără fir, numărul de puncte de acces din rețea și numărul de terminale din rețea.

(2) Faceți clic pe un element din listă pentru a vedea informații detaliate despre rețea.

(3) Informațiile detaliate includ numele rețelei și adresele MAC ale punctelor de acces și terminalelor din rețea.

(4) Faceți clic pe un articol de adresă MAC din lista corespunzătoare pentru a accesa pagina de detalii a punctului de acces sau terminalului corespunzător.

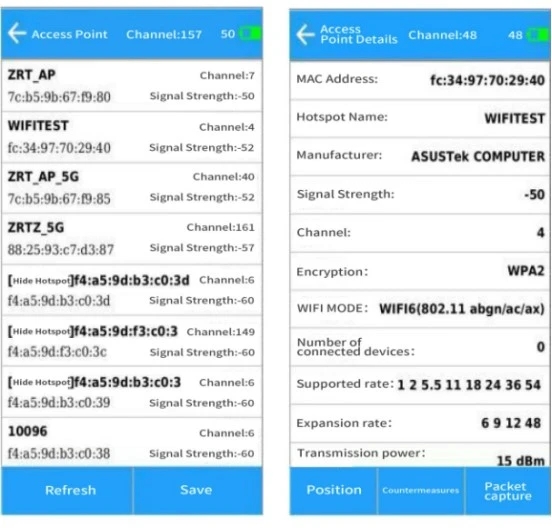

3. Punct de acces

(1)The"punct de acces"lista arată toate informațiile despre punctele de acces wireless din jur (inclusiv punctele fierbinți ascunse)

(2) Faceți clic"o intrare în lista punctelor de acces" pentru a vizualiza informațiile detaliate ale punctului de acces.

(3) Faceți clic pe"butonul de mai jos" pentru a iniția operațiuni de poziționare, contramăsuri sau captură de pachete pe punctul de acces curent țintă

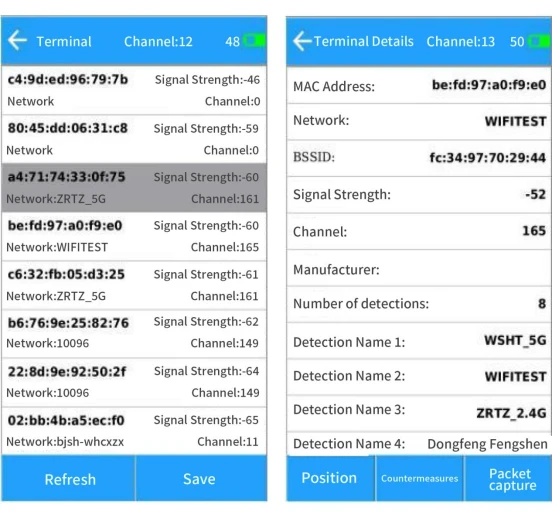

4.Terminala

(1) Lista de terminale arată informațiile tuturor terminalelor fără fir din jur (inclusiv terminalele neconectate).

(2) Elementele gri din listă sunt dispozitive care nu au fost active de mult timp.

(3) Pentru terminalele neconectate, dacă sunt inactive mai mult de 5 minute, vor fi șterse din listă.

(4) Faceți clic"o intrare în lista de terminale"pentru a vizualiza informațiile detaliate ale terminalului.

(5) Faceți clic pe"butonul de mai jos"pentru a iniția operațiuni de poziționare, contramăsuri sau captură de pachete pe ținta terminală curentă.

(6) Numele punctului fierbinte la care a fost conectat terminalul țintă va fi afișat în partea de jos a detaliilor terminalului

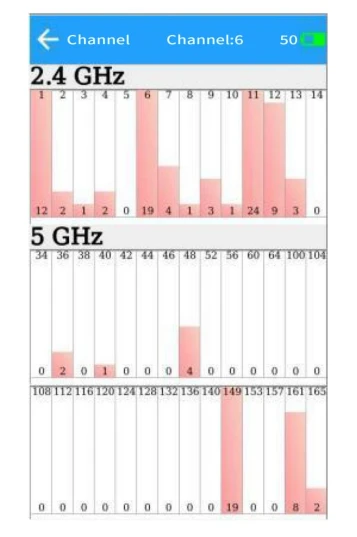

5.Canal

(1) Lista de canale arată utilizarea canalelor WIFI în mediul wireless din jur. Inclusiv canale 2.4G și 5G

(2)canale.

(3)Numărul canalului este deasupra diagramei, iar numărul de dispozitive detectate pe canal este mai jos.

(4) Cu cât bara graficului este mai mare, cu atât canalul este mai aglomerat.

(5) Faceți clic"bara de canal corespunzătoare"pentru a sări la detaliile canalului pentru a vedea informațiile specifice despre dispozitivul canalului.



6.Detecția interferențelor

(1) Detectarea interferențelor este pentru a detecta comportamentele de atac în mediul wireless înconjurător, în principal pentru a detecta dacă ținta este deconectată în mod rău intenționat.

(2) Când se detectează că ținta este deconectată frecvent, se poate considera că ținta este contracarată artificial.

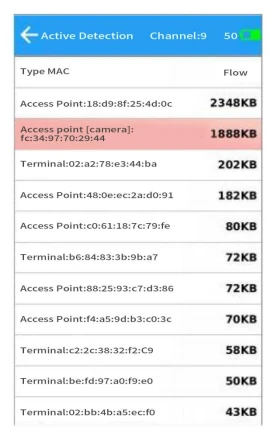

7.Detecție activă

(1) Detectarea activă este de a detecta dispozitivele care transmit date în prezent și are, de asemenea, detectarea camerelor ascunse WIFI.

(2) Dacă ținta este detectată ca având caracteristici ascunse ale camerei, aceasta va fi marcată cu roșu și va suna o alarmă. (Când este detectată alarma camerei, pentru a face o judecată mai precisă, puteți reveni la interfața principală pentru a reseta informațiile de detectare a dispozitivului și apoi efectuați din nou detectarea activă.

(3) Dacă sunt raportate detectări multiple, se poate determina că ținta este o cameră ascunsă)

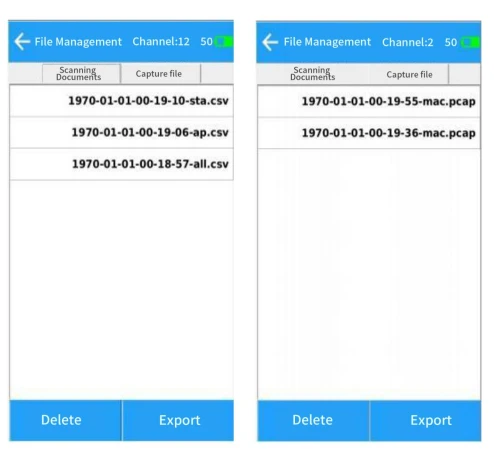

8.Gestionarea fișierelor

(1)Pagina de gestionare a fișierelor afișează fișierele scanate și fișierele de captare a pachetelor salvate de dispozitiv. Fișierele pot fi șterse.

(2) Un disc USB extern (formatat ca FAT32) poate fi conectat la fișierele de export, iar fișierele exportate sunt șterse automat de pe dispozitiv.

(3)(Numele de fișiere care se termină cu „toate” indică faptul că fișierul conține atât liste de date de puncte de acces, cât și de terminale. „ap” indică faptul că conține numai liste de puncte de acces, iar „sta” indică faptul că conține doar liste de terminale.

(4) Informațiile sunt salvate și pe pagina de pornire sau în rețea, inclusiv toate listele. Informațiile sunt salvate pe pagina cu lista punctelor de acces, incluzând numai informații despre punctul de acces, iar informațiile sunt salvate pe pagina terminalului, inclusiv informațiile listei terminalelor.)

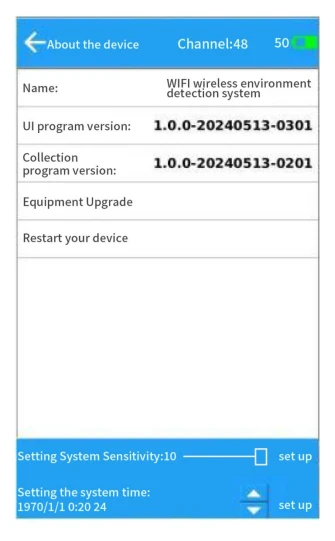

9.Informații despre dispozitiv

(1) Pagina de informații despre dispozitiv conține numărul versiunii software a dispozitivului, iar dispozitivul poate fi actualizat sau configurat.



Upgrade dispozitiv:

Formatați unitatea USB în FAT32, redenumiți pachetul de actualizare în update.bin și puneți-l în directorul rădăcină al unității USB.

După conectarea unității USB, faceți clic pe Upgrade dispozitiv. După finalizarea upgrade-ului automat, apare interfața de finalizare a upgrade-ului.

Deconectați unitatea USB și faceți clic pe Restart Device pentru a finaliza upgrade-ul.

Setați sensibilitatea sistemului:

După selectarea sensibilității de detectare a scanării sistemului prin glisor, faceți clic pe butonul Set din spate. (Cu cât sensibilitatea este mai mică, cu atât raza de detectare a sistemului este mai mică)

Setați ora sistemului:

După ce faceți clic pe elementul corespunzător din bara de timp, selectați-l prin butonul de ajustare din spate. Apoi faceți clic pe butonul Set pentru a seta.

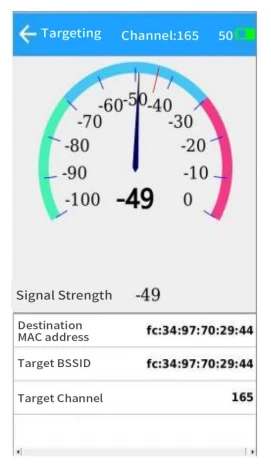

10. Poziţionarea ţintei

(1) După inițierea poziționării țintei pe pagina de detalii a punctului de acces sau a terminalului, pagina de poziționare va sări.

(2) Indicatorul diagramei este puterea semnalului curent al țintei. -100 este cea mai îndepărtată distanță, iar 0 este cea mai apropiată distanță.

(3) În același timp, vor fi date diferite frecvențe de sunet în funcție de puterea semnalului țintă. (Valoarea de poziționare a punctului de acces va fi mai fluidă. Dacă punctul de acces nu raportează, vă rugăm să părăsiți poziționarea și să scanați din nou informațiile despre punctul de acces. Este posibil ca punctul de acces să fi schimbat canalul de lucru.

(4) Pentru poziționarea țintei terminale, dacă ținta este activă, valoarea de poziționare va fi netedă. Dacă ținta este inactivă, valoarea va fi în general discontinuă.)

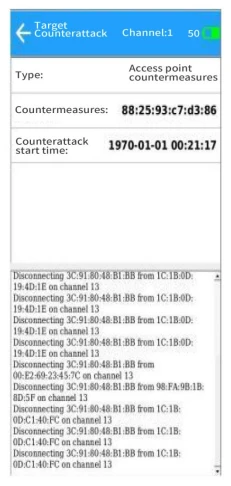

11.Contor țintă

(1) După inițierea unei contramăsuri împotriva țintei pe pagina de detalii a punctului de acces sau a terminalului, pagina de contramăsuri va fi redirecționată.

(2) Informațiile despre starea contramăsurilor sunt în partea de jos a paginii și va fi afișată adresa MAC a dispozitivului de contramăsuri curent cu succes.

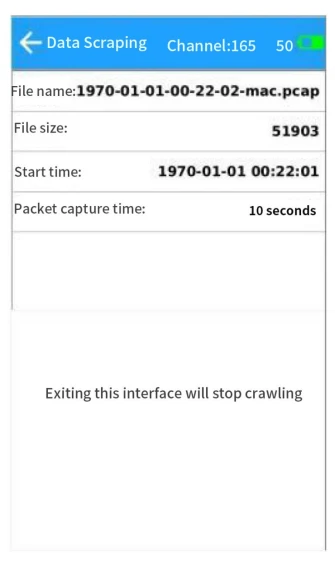

12.Apucarea țintei

(1) După ce ați inițiat captarea pachetelor pentru țintă pe pagina de detalii a punctului de acces sau a detaliilor terminalului, pagina de captură va sări.

(2) Formatul de captare a datelor este 802.11 air interface wireless frame data, salvate în format pcap, care pot fi exportate printr-o unitate flash USB și importate în software de analiză, cum ar fi wire shark pentru vizualizare.



13.Utilizarea unei antene direcționale externe

Dispozitivul are o antenă omnidirecțională integrată. Când faceți o poziționare precisă, dispozitivul acceptă antene direcționale externe.



14.Încărcarea dispozitivului

Dispozitivul este încărcat cu un încărcător de 12 V. Puterea de incarcare a incarcatorului original este de 12W. La încărcare, încărcătorul afișează o lumină roșie, iar când este complet încărcat, afișează o lumină verde.
